Come calcolare la coppia e la velocità del motore a ingranaggi?

La coppia e la velocità del motore a ingranaggi sono calcolate dalla potenza nominale del motore, Rapporto di trasmissione ed efficienza del cambio: velocità di uscita = rapporto di velocità del motore ÷, mentre la coppia in uscita ≈ la coppia del motore × rapporto × efficienza. Per dimensionamento a carico macchinano, Calcola anche la coppia di carico come forza × raggio della puleggia o dell'albero, Poi controlla la coppia continua, Coppia massima, Ciclo di lavoro e coerenza dell'unità prima di selezionare un motore ingranaggio.

Qual è la formula base per coppia e velocità del motore a ingranaggio?

Per un motore riduttore, Dividi la velocità del motore per il rapporto di riduzione per calcolare la velocità di uscita. Stimare la coppia di uscita moltiplicando la coppia del motore per il rapporto di riduzione e l'efficienza del cambio:

\[ n{Fuori}=frac{n{Motore}}{i} \]

\[ T{Fuori}approssimativamente T{Motore}Volte ioE ]

Dove:

Variabile	Significato	Unità comune
\(n_{Motore}\)	Velocità di ingresso del motore	Giri al minuto (RPM)
\(n_{Fuori}\)	Velocità di uscita del cambio	RPM
\(i)	Rapporto di riduzione	Ad esempio, 20:1
\(T_{Motore}\)	Coppia del motore	Newton-metri (N·m), Libi-piedi o un'altra unità di coppia
\(T_{Fuori}\)	Coppia stimata in uscita	Stessa coppia del motore
\(eta)	Efficienza del cambio	Decimale o percentuale

Un rapporto di riduzione scambia velocità per coppia. Il calcolo ideale moltiplica la coppia per il rapporto, Ma i veri cambi perdono un po' di potenza a causa dell'attrito, Interazione degli ingranaggi e lubrificazione. Usa l'efficienza come decimale nell'equazione: Il 75% diventa 0,75.

La convenzione del rapporto in queste formule è:

\[ i=frac{testo{Velocità di ingresso del motore}}{testo{Velocità di uscita del cambio}} \]

Quindi, A 30:1 riduzione significa che il motore gira circa 30 volte per ogni rotazione dell'albero di uscita, prima di considerare la variazione operativa o l'apparecchiatura di controllo della velocità.

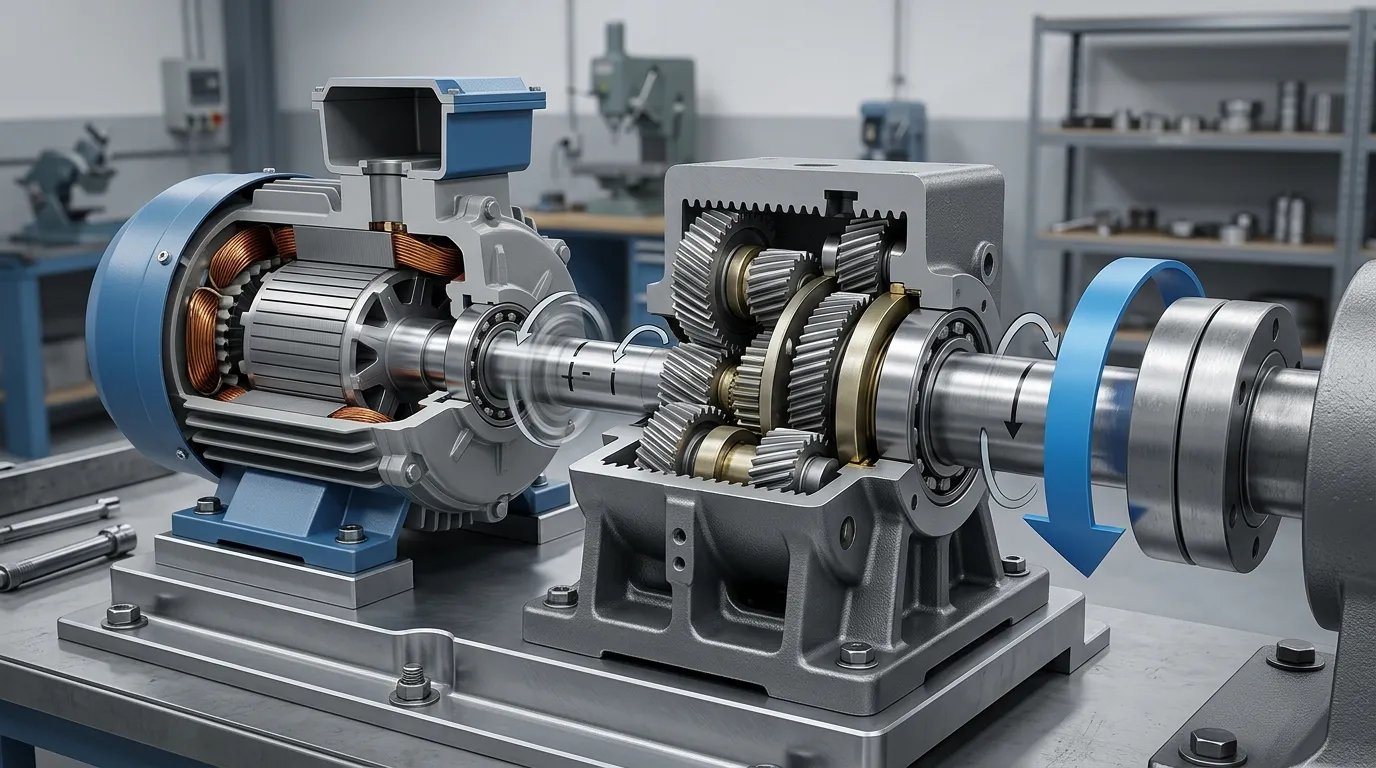

[DIAGRAMMA: Velocità del motore e coppia in ingresso in un cambio, con il rapporto di riduzione e l'efficienza che portano a giri/midi di potenza più bassi e a una coppia di uscita utilizzabile più elevata.]

Come si calcola la velocità di uscita del motore a ingranaggi?

Dividere la velocità di ingresso del motore in giri al minuto per il rapporto di riduzione. Ad esempio, A 3,000 Motore a giri con un 30:1 rapporto di riduzione ha una velocità teorica di uscita di 100 RPM.

Fasi di calcolo della velocità di uscita

1. Annota la velocità del motore.

Usa la velocità nominale o di funzionamento del motore in RPM.

1. Conferma la direzione del rapporto.

Un rapporto di riduzione come 30:1 significa che la velocità di ingresso del motore è divisa per 30.

1. Dividere la velocità del motore per il rapporto.

\[ n_{Fuori}=frac{3,000}{30}=100 testo{RPM} \]

1. Controlla il risultato con i dati del cambio.

Una velocità calcolata è un punto di partenza. Conferma la velocità di uscita nominale sotto la frequenza del motore prevista, Carico e condizioni operative.

Un rapporto di riduzione più alto produce una velocità di uscita più bassa. Se la velocità di uscita target è nota ma il rapporto non lo è, Utilizzo:

\[ i=frac{n{Motore}}{n{Bersaglio}} \]

Ad esempio, A 1,Un motore a 500 RPM e una potenza desiderata di 75 RPM richiedono circa 20 RPM:1 rapporto:

\[ i=frac{1,500}{75}=20 ]

Il rapporto standard disponibile più vicino può produrre una velocità di uscita leggermente diversa, Quindi verifica la specifica del cambio selezionata.

Per maggiori dettagli sulla scelta di un rapporto pratico dopo aver calcolato il bersaglio, Vedi questa guida a Selezione del rapporto del cambio.

Come si calcola la coppia in uscita del motore a ingranaggi?

Moltiplicare la coppia del motore per il rapporto di riduzione, poi moltiplica per l'efficienza del cambio. Un motore da 1,3 N·m con un 29:1 rapporto e un'efficienza del 75% producono circa 28,3 N·m di coppia in uscita calcolata.

\[ T{Fuori}approssimativamente T{Motore}Volte ioE ]

\[ T_{Fuori}circa 1.3times29times0.75=28.275 testo{N·m} \]

Arrotondato all'esempio originale, il risultato è circa 28,3 N·m.

Fasi di calcolo della coppia in uscita

1. Identifica la coppia nominale del motore.
2. Conferma il rapporto di riduzione del cambio.
3. Converti l'efficienza da una percentuale a una decimale.
4. Moltiplica la coppia del motore per il rapporto.
5. Applicare efficienza.
6. Confronta il risultato calcolato con le prestazioni continue e di picco del cambio.

Il valore calcolato è una stima della coppia di uscita utilizzabile, Non una garanzia automatica della capacità meccanica del cambio. Il cambio selezionato può avere limiti separati per la coppia continua, Coppia massima, Carico radiale, Carico assiale, Funzionamento termico e condizioni di servizio.

Termine di coppia	Significato	Come usarlo
Coppia nominale o continua	Coppia disponibile per il funzionamento continuo in condizioni dichiarate	Confronta con la domanda continua della macchina
Coppia massima	Capacità di coppia a breve durata	Confronta con l'inizio, Accelerazione o domanda di impatto
Coppia di stallo	Coppia a velocità zero in condizioni di motore specificate	Non usarlo come normale valutazione continua
Coppia di uscita calcolata	Stima basata su formule dopo rapporto ed efficienza	Utilizzo per dimensioni preliminari
Coppia consentita del cambio	Limite meccanico del produttore	Non superarla

Un cambio non genera potenza. L'aumento della coppia tramite la riduzione è accompagnato da una riduzione della velocità, e le perdite nel cambio riducono la potenza disponibile.

Esempio risolto: Calcola velocità di uscita e coppia passo dopo passo

Se un motore gira a 1,500 giri/min e produce 2.0 N·m di coppia, A 20:Un cambio con efficienza dell'80% produce una velocità di uscita calcolata di 75 giri al minuto e una coppia di uscita di 32 N·m.

Valori dati

• Velocità del motore: 1,500 RPM
• Coppia del motore: 2.0 N·m
• Rapporto di riduzione: 20:1
• Efficienza del cambio: 80% = 0,80

Passo 1: Calcolare la velocità di uscita

\[ n{Fuori}=frac{n{Motore}}{i} \]

\[ n_{Fuori}=frac{1,500}{20}=75 testo{RPM} \]

Passo 2: Calcolare la coppia ideale prima delle perdite

\[ T{Ideale}=T{Motore}Volte io ]

\[ T_{Ideale}=2.0times20=40 testo{N·m} \]

Passo 3: Applicare l'efficienza del cambio

\[ T{Fuori}approssimativamente T{Ideale}timeseta ]

\[ T_{Fuori}circa 40times0.80=32 testo{N·m} \]

Il risultato calcolato è quindi:

• Velocità di uscita: 75 giri al minuto
• Coppia stimata in uscita: 32 N·m

Il risultato di 32 N·m deve essere considerato un calcolo preliminare. Prima di selezionare il motore a ingranaggi, verifica che il cambio possa trasmettere continuamente la coppia richiesta e possa resistere all'avviamento dell'applicazione, Accelerazione e carichi di picco.

Come si calcola la coppia di carico basandosi sulla forza e dal raggio?

Calcola la coppia di carico moltiplicando la forza tangenziale per il raggio dell'albero o della carrucola:

\[ T_{Carico}=Ftimes r ]

Ecco, \(F) è la forza in Newton e (r) è raggio in metri. Se il carico è specificato come massa sollevata, Prima calcola la forza:

\[ F=mtimes g ]

dove l'accelerazione gravitazionale è (g=9.81 m/s^2).

Secondo Precision Microdrives, Un carico di 0,7 kg sollevato attraverso una carrucola di diametro di 4 cm ha una funzione 0.0Raggio di 2 m e produce circa 0,137 N·m di coppia al carico.

Fasi di calcolo carico-coppia

1. Identificare la massa di carico o la forza tangenziale.
2. Converti la massa in forza usando (F=mtimes9.81) Quando opportuno.
3. Misura il raggio della carrucola o dell'albero.
4. Converti il raggio in metri quando usi newton e N·m.
5. Moltiplicare la forza per il raggio.
6. Aggiungi gli effetti dell'accelerazione, Attrito, Inclinazione, Resistenza a scosse o ai processi.
7. Confronta la coppia di carico risultante con le capacità di ingranaggio continue e di picco.

Il diametro non è il raggio

Un errore comune è inserire direttamente il diametro della carrucola nella formula di coppia. La formula richiede il raggio:

\[ r=frac{d}{2} \]

Una carrucola di 4 cm di diametro ha quindi un raggio di 2 cm, oppure 0.02 m. Usare il diametro intero raddoppierebbe la coppia calcolata.

Come si fa la coppia, Velocità e potenza sono collegate?

Coppia e velocità di rotazione insieme determinano la potenza meccanica. Un cambio cambia l'equilibrio tra velocità e coppia, ma non crea potere aggiuntivo; Le perdite di efficienza significano che la potenza di uscita è inferiore alla potenza di ingresso ideale.

La relazione SI è:

\[ P=Ttimesomega ]

Dove:

• \(P) è la potenza meccanica in watt.
• \(T) è la coppia in N·m.
• \(omega) è la velocità angolare in radiani al secondo.

Quando un datasheet fornisce potenza e giri al minuto invece della coppia, Usa una formula di coppia basata sulla potenza con la convenzione di unità corretta. Non mescolare una formula di cavalli per libbre-piedi con valori N·m senza prima convertire l'unità di coppia.

Industrial Gearbox Supply offre una relazione libbra-piede basata sulla potenza, efficienza e RPM in uscita:

\[ T=frac{5252times HPtimesand}{n_{Fuori}} \]

La costante si applica alla potenza specificata, Sistema di giri/mpm e unità pound-foot. Un'unità di coppia diversa richiede una conversione diversa.

Haydon Kerk Pittman fornisce un esempio usando coppia in once pollici e velocità in giri. Il suo calcolo utilizza il fattore (7.4times10^{-4}\) per ottenere watt; 40 RPM e 1,400 oz in producono 41,44 W in quell'esemplare.

Dati motori disponibili	Percorso di calcolo	Principale caution
Coppia del motore e giri	Usa le formule di rapporto ed efficienza	Conferma se la coppia è continua, Picco o stallo
Potenza e giri al minuto	Deriva la coppia usando una formula di potenza specifica per unità	Mantenere la potenza, Unità di giri e coppia costanti
Forza di carico e raggio	Calcola prima la coppia di carico	Includere accelerazione e resistenza
Velocità di uscita target	Calcola il rapporto di riduzione approssimato	Controlla il rapporto disponibile più vicino e la potenza effettiva di uscita

Per una spiegazione più approfondita della conversione della coppia e della velocità meccaniche in potenza del motore, Vedi Potenza del motore dovuta alla coppia.

Quali conversioni di unità causano errori di calcolo dei motori a ingranaggi?

La maggior parte degli errori di calcolo dei motori a ingranaggi deriva dal mescolamento delle unità di coppia, Usando il diametro della carrucola invece del raggio, Trattando l'efficienza come 75 invece di 0,75, oppure applicare una costante di potenza al sistema unitario sbagliato. Converti tutti gli input in un unico sistema coerente prima di calcolare.

Errore comune	Perché cambia il risultato	Prevenzione
Uso del diametro come raggio	Raddoppia la coppia calcolata della puleggia	Dividere il diametro per due
Inserire 75 invece di 0,75 per un'efficienza del 75%	Moltiplica erroneamente il termine di efficienza	Converti la percentuale in un decimale
Mescolare N·m con lb-ft	Produce un risultato numerico non valido	Converti prima tutti i valori di coppia
Usare millimetri o centimetri come metri	Modifica la scala del braccio di leva	Converti le unità di distanza prima di calcolare
Inversione del rapporto di trasmissione	Fornisce velocità di uscita e coppia sbagliate	Definisci rapporto come velocità di ingresso ÷ velocità di uscita
Utilizzo di una costante di potenza imperiale con coppia metrica	Produce potenza o coppia sbagliate	Abbina ogni formula alle sue unità dichiarate
Trattare la coppia di stallo come coppia continua	Può portare a sovraccarico del motore o del cambio	Utilizzare classificazioni continue e di picco separatamente

Un flusso di lavoro operativo a unità è:

1. Scegli un sistema di calcolo metrico o imperiale.
2. Convertire la coppia, Forza, distanza e potenza nelle unità compatibili.
3. Esegui il calcolo.
4. Etichetta l'unità di uscita.
5. Converti il risultato finale solo dopo che il calcolo è completato.

Non combinare Silenziosamente N·m, pound-feet, pound-inchinch, once pollici, millimetri e metri nella stessa equazione.

Come dovrebbe il ciclo di lavoro, Il fattore di sicurezza e il tipo di coppia influenzano il risultato?

Un valore di coppia calcolato è solo un punto di partenza per la scelta del motore a ingranaggi. Conferma coppia continua per il funzionamento normale, Coppia massima per accelerazione o ammortizzatore, Ciclo di lavoro e frequenza di avvio, poi applica un fattore di sicurezza adeguato senza superare la capacità consentita del cambio.

Per l'operazione intermittente, Haydon Kerk Pittman presenta il quadrato fondamentale (RMS) Coppia come metodo per valutare la coppia continua del motore. Il cambio deve comunque gestire la coppia massima istantanea, anche quando la domanda media o RMS è più bassa.

Controlla queste condizioni prima della selezione finale:

• Giri di uscita richiesti
• Coppia a carico continuo
• Coppia di avviamento e accelerazione
• Carico di picco o d'urto
• Ciclo di lavoro e inizi all'ora
• Velocità e coppia nominali del motore
• Efficienza del cambio
• Fattore di sicurezza applicativa
• Coppia consentita in uscita del cambio
• Carichi radiali e assiali degli alberi
• Condizioni termiche e ambientali
• Montaggio e configurazione dell'albero

Il fattore di sicurezza dovrebbe riflettere l'incertezza e la gravità della domanda. Non dovrebbe essere usato per giustificare il superamento della classifica meccanica o termica del cambio.

Candidature con inizi sostanziali, la domanda di shock o carico continuo richiede un dispositivo separato Selezione del motore a ingranaggi ad alta coppia Revisionare invece di affidarsi solo alla formula del rapporto ideale.

Quali informazioni servono prima di selezionare un motore ad ingranaggio?

Prima di selezionare un motore a ingranaggi, Raccogliere la velocità di uscita richiesta, Coppia continua e di picco, Geometria del carico, Ciclo di lavoro, Potenza del motore o coppia, Ambiente operativo e requisiti di montaggio. Questi input determinano se il risultato calcolato è adatto a un'applicazione reale.

Sequenza di selezione del motore a ingranaggi

1. Definisci la velocità di uscita richiesta.

Dichiarare il regime target al metro dell'albero azionato.

1. Calcola la coppia di carico.

Usa la forza × raggio e include la resistenza di processo, accelerazione e attrito dove rilevante.

1. Condizioni di coppia separate.

Identificare il continuo, Inizi, Accelerazione, Picco e coppia degli ammortizzatori.

1. Stima del rapporto di riduzione.

Dividere la velocità del motore per la velocità di uscita target.

1. Applicare efficienza.

Stima la coppia utile in uscita usando l'efficienza del cambio piuttosto che il rapporto ideale.

1. Controlla le valutazioni.

Conferma la coppia di uscita continua, Coppia massima, Limiti termici e carichi consentiti sull'albero.

1. Conferma l'adattamento meccanico.

Controlla le dimensioni di montaggio, Disposizione degli alberi e eventuali requisiti specifici per l'applicazione.

1. Esamina la specifica completa.

Per un processo di specifica orientato all'OEM, Usa il Guida all'acquisto dei motori riduttori.

Se i dati dell'applicazione sono incompleti, il Di che dimensione il motore a ingranaggi La guida può aiutare a organizzare il carico necessario, Input di velocità e ciclo di servizio.

Mingye progetta e fornisce apparecchiature industriali per la trasmissione di energia, inclusi motori elicoidali, Cambi industriali pesanti, Riduttori planetari, Motori a vite senza fine, Riduttori e motori cicloidali. La propria fabbrica dotata di CNC supporta progetti modulari e la personalizzazione OEM delle dimensioni di montaggio e dei rapporti di trasmissione. Queste capacità possono essere rilevanti dopo la coppia richiesta, Velocità, Sono stati stabiliti i dati sul ciclo di lavoro e sul montaggio.

Domande frequenti

Come calcolo i giri al minuto di un motore a ingranaggi?

Dividere i giri in ingresso del motore per il rapporto di riduzione del cambio. Ad esempio, A 1,Motore a 500 giri/min con un 20:1 rapporto ha una velocità di uscita calcolata di 75 RPM. Conferma la velocità effettiva nominale in uscita nella documentazione del cambio perché la frequenza del motore, Controllo della velocità, Le condizioni di carico e di funzionamento possono influenzare il risultato finale.

Un cambio aumenta la potenza del motore?

No. Un cambio cambia la velocità con la coppia e riduce la potenza di uscita tramite perdite meccaniche. Un rapporto di riduzione può aumentare la coppia di uscita riducendo la velocità di uscita, ma non crea energia. Includere l'efficienza del cambio nella stima della coppia di uscita, e usare la coppia, RPM e potenza insieme come controllo di coerenza.

Dovrei usare la coppia motorizzata o quella di stallo?

Utilizzare coppia nominale o continua per la normale richiesta operativa, e controllare la coppia massima per l'accelerazione, Scosse o carichi intermittenti. La coppia di stallo descrive una condizione di motore a velocità zero e non dovrebbe essere trattata come una potenza operativa continua. La coppia consentita dal cambio deve anche gestire il carico più alto previsto per l'applicazione.

Come calcolo la coppia per un carico azionato da carrucole?

Moltiplicare la forza tangenziale per il raggio della carrucola: \(T=Ftimes r). Per un carico di sollevamento, Calcolare la forza dalla massa × 9,81 m/s², poi moltiplica per il raggio in metri. Se la dimensione della carrucola è diametro, dividilo per due prima di usarlo nel calcolo della coppia. Aggiungere accelerazione e resistenza dove applicabile.

Come calcolo il rapporto di trasmissione richiesto?

Dividere la velocità del motore per la velocità di uscita desiderata. Ad esempio, A 1,Un motore a 500 giri/min progettato per funzionare a 75 RPM richiede circa 20 giri/min:1 rapporto di riduzione. Seleziona il rapporto disponibile più vicino, Successivamente verifica la velocità di uscita risultante, Coppia, Efficienza, Ciclo di lavoro e classificazioni del cambio.
