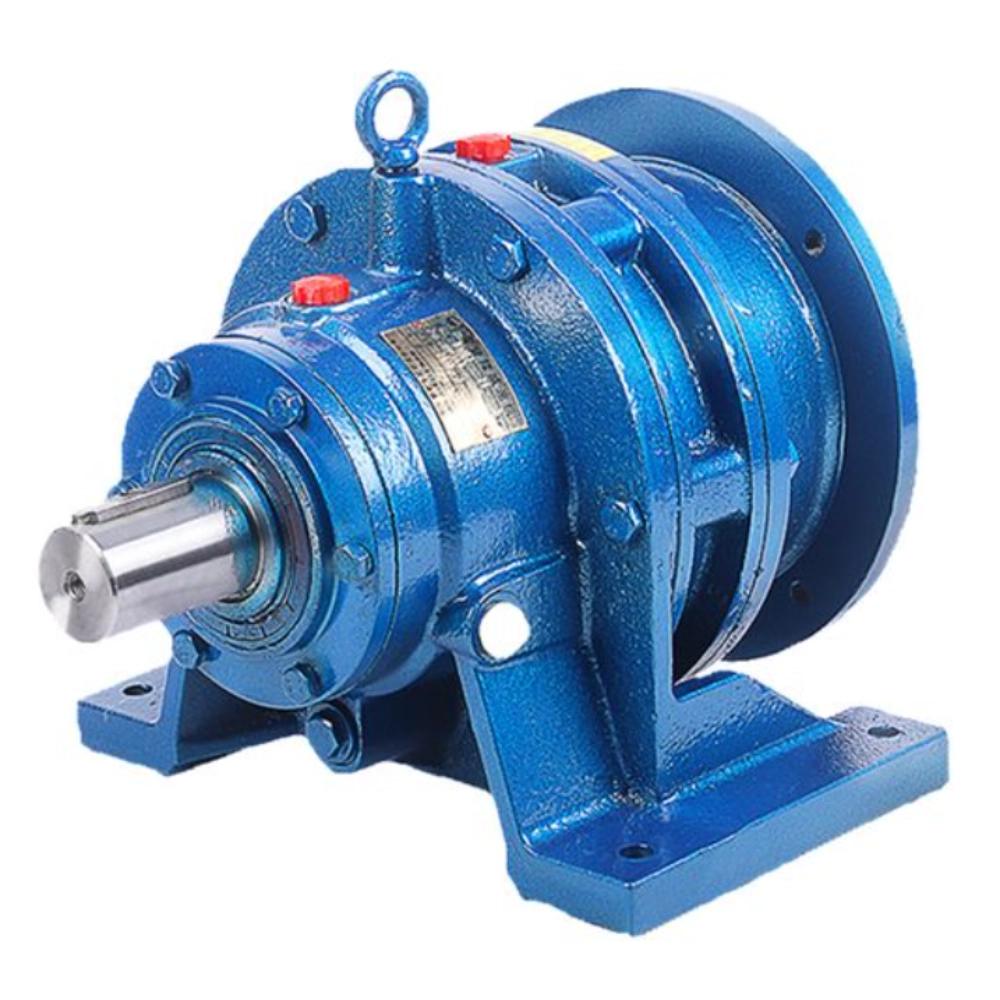

Riduttore cicloidale planetario della serie BWD
Il riduttore cicloidale planetario combina la trasmissione planetaria con il moto cicloidale per ottenere una riduzione controllata della velocità e una coppia stabile. Il meccanismo eccentrico aziona i dischi cicloidali per creare un contatto rotolante continuo, che aiuta a ridurre le vibrazioni durante il funzionamento. La sua struttura supporta alti rapporti di riduzione all'interno di dimensioni compatte mantenendo al contempo prestazioni stabili. Allo stesso tempo, Il design interno distribuisce il carico su più punti di contatto, consentendo al sistema di funzionare senza problemi sotto condizioni di carico variabili in ambienti meccanici continui.
Caratteristiche del prodotto
Tutti i dispositivi rotanti riduttori cicloidali planetari possono essere divisi in tre parti:Parte di ingresso,Parte di decelerazione e parte di uscita.
La dislocazione sull'albero di ingresso è dotata di una manica eccentrica doppia a 180°C,dotato di due cuscinetti a sfera sulla manica eccentrica,la formazione del foro centrale a due ingranaggi cicloidi H è la manicotta eccentrica sulla pista del cuscinetto del braccio di rotazione,e da un gromo di ingranaggi cicloidi e un anello di ingranaggi a perno che si ingranano,Meno dannoso meccanismo di riduzione della rete dentale per formarsi,(per ridurre l'attrito,in un piccolo rapporto di riduttore di velocità,l'ago con i denti a ago sul set di ingranaggi).
Quando l'albero di ingresso ha rotazione eccentrica della manica per una settimana,a causa delle caratteristiche del profilo del profilo del dente dell'ingranaggio cicloide e limitato dall'ago sui denti,il movimento dell'ingranaggio cicloide divenne sia rivoluzione che rotazione del movimento del piano,e l'albero di ingresso sono realizzati per una settimana,Anche eccentric sleeve gira la settimana,Si ottiene un ingranaggio cicloide nella direzione opposta attorno a una grande riduzione della differenza di denti, poi, con l'aiuto del meccanismo di uscita W,L'ingranaggio cicloide ruota a bassa velocità attraverso l'albero del perno,passato all'albero di uscita,Si possono raggiungere basse velocità di uscita.
Riduttore cicloidale planetario per sistemi di trasmissione ad alto rapporto
Il riduttore cicloidale planetario garantisce una riduzione controllata della velocità e una coppia stabile tramite una struttura di trasmissione planetaria K-H-V. Utilizza un meccanismo a doppio eccentrico per azionare i dischi cicloidali, che si incastrano con un anello a perno per formare la griglia differenziale dei denti. Questa struttura supporta un movimento fluido e mantiene prestazioni di trasmissione stabili durante il funzionamento continuo.
Struttura planetaria cicloidale per un controllo stabile del movimento
- La manica a doppio eccentrico crea un movimento orbitale continuo
- La rete differenziale dei denti supporta un alto rapporto di riduzione
- Il contatto multipunto migliora la distribuzione del carico
- La struttura compatta supporta l'installazione in spazi limitati
Il processo di trasmissione inizia quando l'albero di ingresso ruota le maniche eccentriche. Questo movimento fa muovere i dischi cicloidali a eseguire sia rotazione che rivoluzione. Allo stesso tempo, I dischi si incastrano con l'anello di ingranaggio, creando un movimento del differenziale che riduce la velocità aumentando la coppia. Questo meccanismo permette al riduttore di ottenere un alto rapporto di riduzione all'interno di una struttura compatta.
Con il proseguire della rotazione, diversi denti rimangono a contatto, il che aiuta a distribuire il carico in modo uniforme all'interno del sistema. Questo riduce lo stress sui singoli componenti e mantiene la coppia in uscita stabile in condizioni di carico variabili. Inoltre, Il contatto rotolante tra il disco cicloidale e l'anello a perno aiuta a ridurre l'attrito e favorisce un funzionamento fluido.
La carcassa chiusa protegge i componenti interni mantenendo condizioni di lubrificazione stabili. Questa struttura supporta un movimento costante su cicli operativi prolungati. Il riduttore cicloidale planetario funziona bene in sistemi che richiedono dimensioni compatte, Trasmissione stabile, e alte prestazioni di riduzione.
Specifiche tecniche
Applicazioni nel settore
-
Macchine in Gomma e Plastica
Estrusori, Mixer, Calendari, Linee di lavorazione -
Estrazione Mineraria e Industria Pesante
Frantumatori, Alimentatori, Mulini, Nastri trasportatori pesanti -
Attrezzature per il Miscelo e l'Agitazione
Mixer, agitatori, Frullatori, Processori industriali -
Sistemi di trasportatore
Trasportatori a nastro, Nastri trasportatori a rulli, Sistemi di trasferimento, Movimentazione dei materiali
