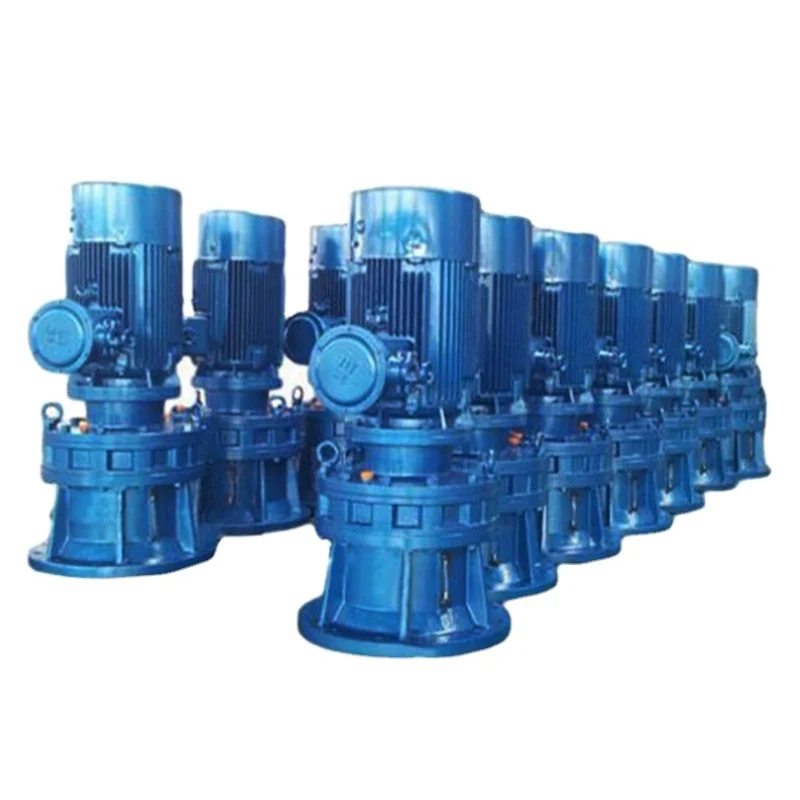

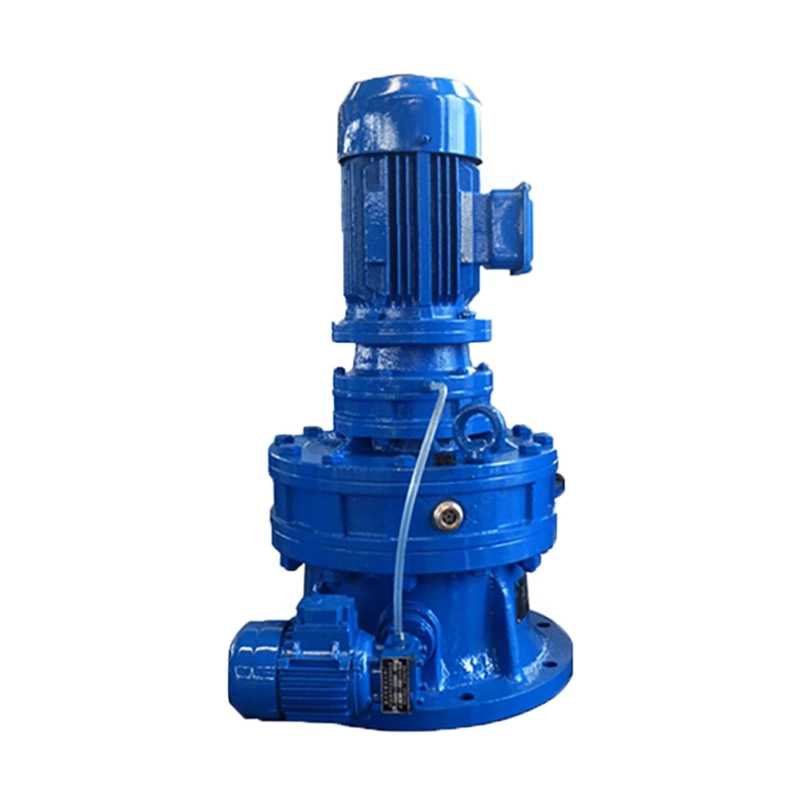

Riduttore a ruota a spirale cicloidale della serie BLD
Il riduttore a spirale cicloidale fornisce una riduzione controllata della velocità e una coppia stabile tramite una struttura compatta di trasmissione planetaria. Utilizza un meccanismo eccentrico per creare un ingaggio fluido dell'ingranaggio, che aiuta a ridurre le vibrazioni durante il funzionamento. Il progetto supporta alti rapporti di riduzione in spazi limitati mantenendo al contempo prestazioni stabili. Allo stesso tempo, La struttura interna distribuisce il carico in modo uniforme, permettendo al riduttore di operare in modo affidabile sotto condizioni di carico variabili in sistemi meccanici continui.
Caratteristiche del prodotto
Tutti i dispositivi rotanti riduttori cicloidali planetari possono essere divisi in tre parti:Parte di ingresso,Parte di decelerazione e parte di uscita.
La dislocazione sull'albero di ingresso è dotata di una manica eccentrica doppia a 180°C,dotato di due cuscinetti a sfera sulla manica eccentrica,la formazione del foro centrale a due ingranaggi cicloidi H è la manicotta eccentrica sulla pista del cuscinetto del braccio di rotazione,e da un gromo di ingranaggi cicloidi e un anello di ingranaggi a perno che si ingranano,Meno dannoso meccanismo di riduzione della rete dentale per formarsi,(per ridurre l'attrito,in un piccolo rapporto di riduttore di velocità,l'ago con i denti a ago sul set di ingranaggi).
Quando l'albero di ingresso ha rotazione eccentrica della manica per una settimana,a causa delle caratteristiche del profilo del profilo del dente dell'ingranaggio cicloide e limitato dall'ago sui denti,il movimento dell'ingranaggio cicloide divenne sia rivoluzione che rotazione del movimento del piano,e l'albero di ingresso sono realizzati per una settimana,Anche eccentric sleeve gira la settimana,Si ottiene un ingranaggio cicloide nella direzione opposta attorno a una grande riduzione della differenza di denti, poi, con l'aiuto del meccanismo di uscita W,L'ingranaggio cicloide ruota a bassa velocità attraverso l'albero del perno,passato all'albero di uscita,Si possono raggiungere basse velocità di uscita.
Riduttore a spirale cicloidale per sistemi di trasmissione ad alto rapporto
Il riduttore a ruota a spillo cicloidale garantisce una riduzione controllata della velocità e una coppia stabile tramite un principio di trasmissione planetaria. Utilizza un meccanismo a movimento eccentrico per azionare i dischi cicloidali, che si collegano con un anello a spirale per formare una rete differenziale dei denti. Questa struttura supporta un movimento fluido e mantiene prestazioni costanti durante il funzionamento continuo.
Struttura di trasmissione cicloidale per controllo del movimento stabile
- Il design eccentrico delle maniche crea un movimento continuo di rotolamento
- La rete differenziale dei denti supporta un alto rapporto di riduzione
- Il contatto multipunto migliora la distribuzione del carico
- La struttura compatta supporta l'installazione in spazi limitati
Il processo di trasmissione inizia quando l'albero di ingresso aziona la manica eccentrica. Questo movimento genera un movimento orbitale del disco cicloidale. Allo stesso tempo, Il disco interagisce con l'anello a ruota a spillo, creando una combinazione di rotazione e rivoluzione. Questa interazione permette al riduttore di ottenere un alto rapporto di riduzione all'interno di una struttura compatta.
Mentre il meccanismo continua a ruotare, Più denti rimangono a contatto, il che aiuta a distribuire il carico in modo uniforme all'interno del sistema di trasmissione. Questo riduce lo stress localizzato e mantiene la coppia in uscita stabile in condizioni di carico variabili. Inoltre, Il contatto a rotolamento tra i componenti aiuta a ridurre l'attrito interno e favorisce un funzionamento fluido.
La carcassa chiusa protegge le parti interne mantenendo condizioni di lubrificazione stabili. Questa struttura aiuta a mantenere un movimento costante e supporta lunghi cicli operativi. Il riduttore a ruota a spillo cicloidale funziona bene in sistemi che richiedono un design compatto e prestazioni di trasmissione stabili in funzionamento continuo.
Specifiche tecniche
Applicazioni nel settore
-
Estrazione Mineraria e Industria Pesante
Frantumatori, Alimentatori, Mulini, Nastri trasportatori pesanti -
Macchine in Gomma e Plastica
Estrusori, Mixer, Calendari, Linee di lavorazione -
Sistemi di Movimentazione dei Materiali
Cartonaggio, riempimento, Sigillatura, Sistemi di trasportatore -
Sistemi di trasportatore
Trasportatori a nastro, Nastri trasportatori a rulli, Sistemi di trasferimento, Movimentazione dei materiali
