Cambio planetario vs Cambio cicloidale: Qual è la differenza?

I cambi planetari e cicloidali differiscono fondamentalmente nel modo in cui trasmettono la coppia: I riduttori planetari utilizzano ingranaggi a maglia disposti attorno a un ingranaggio centrale solare, mentre i riduttori cicloidali utilizzano un albero a camme eccentrico che fa ruotare un disco lobata contro perni all'interno di un ingranaggio ad anello. I cambi cicloidali offrono un gioco di gioco più basso (00.1–0.2 arcmin vs 1–3 arcmin), Maggiore tolleranza al carico d'urto, e rapporti di riduzione a singolo stadio più elevati, mentre i riduttori planetari offrono una migliore efficienza su un intervallo di velocità più ampio e sono più convenienti a rapporti inferiori a 30:1.

• I riduttori cicloidali raggiungono 0,1–0,2 arcmin di puro gioco contro 1–3 arcmin per i cambi planetari.
• I cambi cicloidali offrono un fattore di forma circa il 50% più corto e leggero rispetto ai cambi planetari multistadio di prestazioni comparabili.
• I cambi cicloidali offrono una sicurezza in sovraccarico superiore del 500% rispetto ai cambi planetari.
• I cambi planetari hanno il vantaggio a rapporti inferiori a 30:1; I cambi cicloidali eccellono a 30:1–300:1 nei progetti a singolo stadio.
• Scegli planetario per efficienza e velocità; Scegliere cicloidale per i carichi d'urto, Rapporti elevati, e posizionamento di precisione.

Cos'è un cambio planetario?

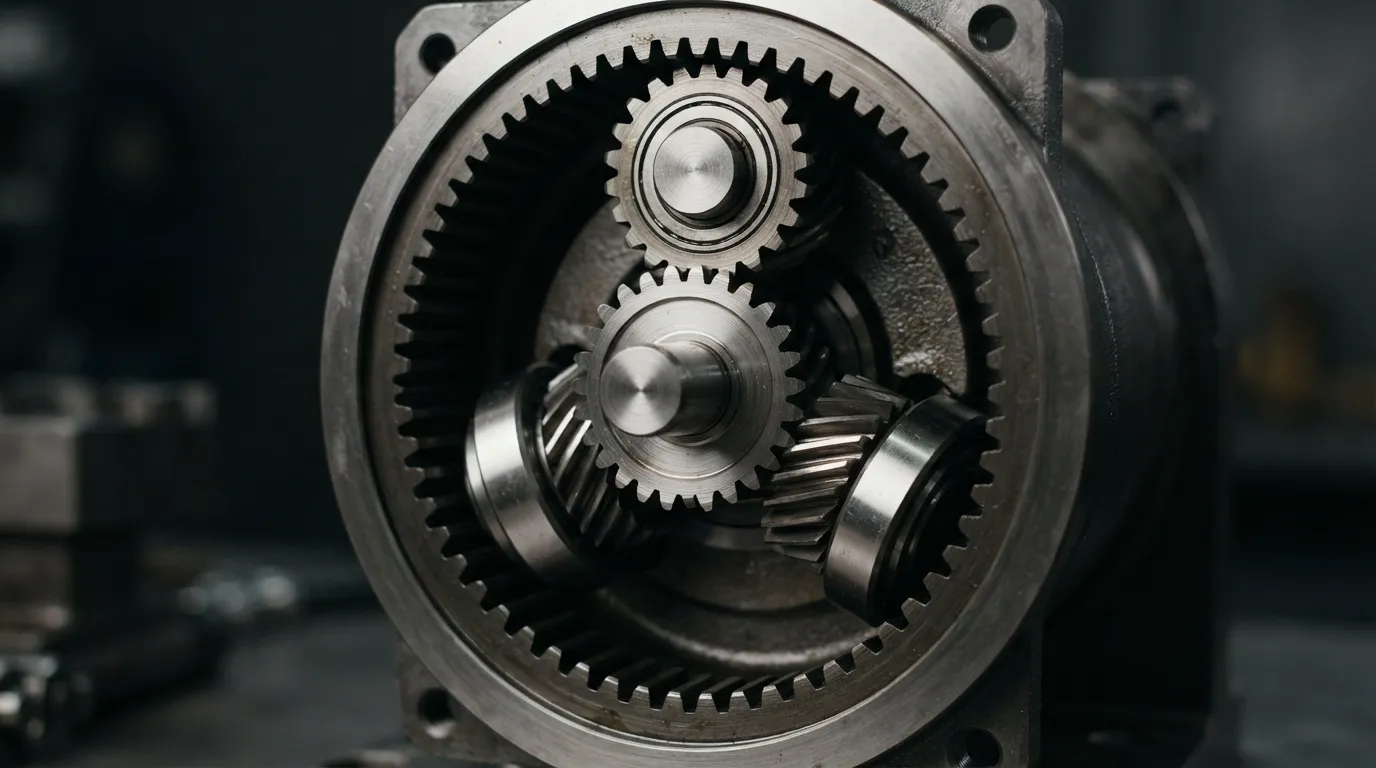

Un cambio planetario (chiamato anche cambio epiciclico) è un motore riducente che trasmette la coppia attraverso un ingranaggio centrale a solare, Ingranaggi planetari montati su un portante rotante, e un ingranaggio esterno fisso. Tutti gli ingranaggi si intrecciano contemporaneamente, che distribuisce il carico su più punti di contatto e conferisce ai riduttori planetari la loro elevata densità di potenza.

Il principio di funzionamento segue una sequenza chiara:

1. L'albero di ingresso aziona l'ingranaggio centrale solare.
2. L'ingranaggio solare fa ruotare gli ingranaggi del pianeta, che sono montati su un trasportatore planetario.
3. Gli ingranaggi planetari ruotano contro i denti interni dell'ingranaggio ad anello fisso.
4. Il portatore planetario ruota e fornisce la coppia di uscita a una velocità ridotta.

I sistemi di ingranaggi planetari raggiungono rapporti di riduzione da 1:1 a praticamente qualsiasi valore, ma sono tipicamente necessari più stadi per riduzioni più elevate. Secondo Omme, I rapporti di riduzione planetaria variano tipicamente da 3:1 in un progetto a singolo stadio fino a 100:1 e oltre in configurazioni multistadio. In particolare, L'ingranaggio planetario raggiunge rapporti più alti rispetto alle riduzioni degli ingranaggi ordinari di circa il 20% per lo stesso numero di denti, perché l'ingranaggio ad anello aggiunge un percorso di ingaggio extra.

Cos'è un cambio cicloidale?

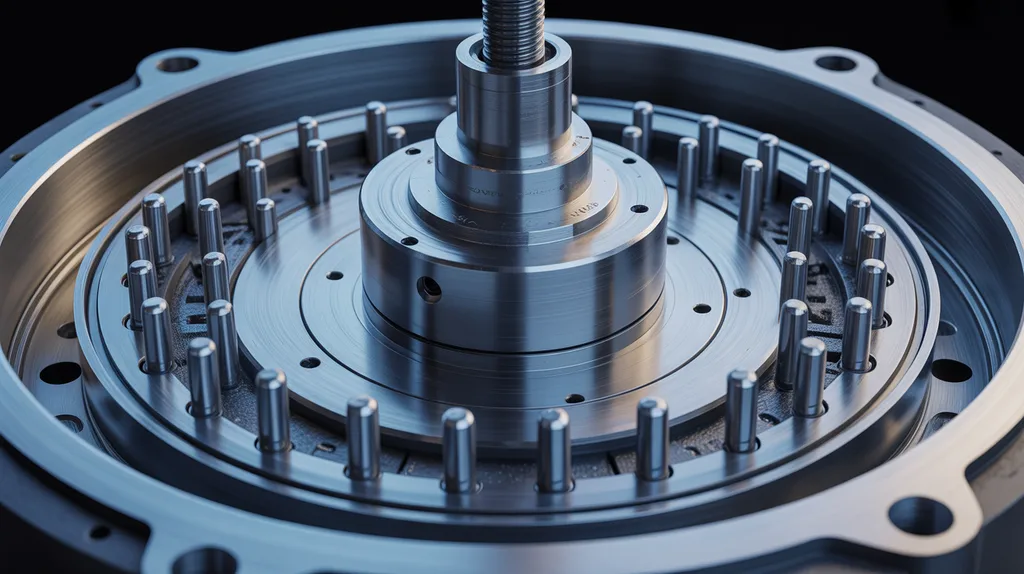

Un cambio cicloidale è un azionamento riduzionale che utilizza una camma eccentrica sull'albero di ingresso per far ruotare uno o più dischi cicloidali lobati contro perni e rulli all'interno di un ingranaggio ad anello. Questo meccanismo trasforma il movimento eccentrico in un movimento fluido, rotazione ad alta coppia con minimo gioco di gioco.

Il principio di funzionamento segue una sequenza distinta:

1. L'albero di ingresso ruota una camma eccentrica.
2. La camma fa rotolare un disco cicloidale lobata all'interno di un ingranaggio ad anello dotato di perni o rulli.
3. Mentre il disco scorre, Spinge contro i perni di uscita montati sull'assemblaggio dell'albero di uscita.
4. Ogni rotazione completa dell'ingresso avanza l'uscita di una piccola frazione, Produce alta riduzione in un singolo stadio.

I cambi cicloidali raggiungono rapporti di riduzione da 30:1 a oltre 300:1 senza ulteriori fasi preliminari, secondo Nabtesco. Un singolo stadio cicloidale può fornire fino a 119:1 Riduzione, e gli stadi accoppiati possono raggiungere 300:1, come notato da Omme. Poiché il disco cicloidale trasmette il movimento attraverso il contatto rotolante compressivo — non la flessione dei denti dell'ingranaggio — il carico si distribuisce su un'ampia area di contatto. Omme riporta un fattore di sovrapposizione fino al 70% delle superfici principali in contatto simultaneamente, Ecco perché i cambi cicloidali gestiscono così bene gli ammortizzatori.

Cambio planetario vs cicloidale: Confronto Affiancato

La tabella sottostante riassume le principali differenze tra le caratteristiche che gli ingegneri confrontano nella scelta tra queste due tecnologie di cambio.

Differenze chiave spiegate in dettaglio

Principio di Funzionamento: Ingranaggi vs Cam-and-Disc

I riduttori planetari si basano sulla griglia dei denti sotto stress di flessione e taglio. I denti dell'ingranaggio solare, Planet Gears, e l'ingranaggio ad anello deve innestarsi e disinnestare continuamente, che crea concentrazioni di stress localizzate in ogni punto di contatto.

I riduttori cicloidali trasmettono la coppia tramite contatto a rotolamento compressivo. Il disco cicloidale rotola contro i perni invece di intrecciare i denti, e perché fino al 70% delle superfici principali rimane a contatto simultaneamente, lo stress per unità di area è molto più basso. Questa differenza meccanica fondamentale — flessione e taglio rispetto a compressione — spiega perché i riduttori cicloidali gestiscono meglio impatti e sovraccarichi durante una vita utile prolungata.

Rapporto di riduzione per stadio: Dove ogni tipo vince

La capacità di rapporto per stadio è uno dei fattori più evidenti tra i due progetti.

I cambi cicloidali raggiungono rapporti elevati in un singolo stadio perché ogni rotazione della camma eccentrica avanza la sortita di solo una frazione di rotazione — il numero di lobi e il numero di perni determinano il rapporto. Nabtesco osserva che gli ingranaggi cicloidali offrono rapporti a partire da 30:1 a oltre 300:1 senza fasi preliminari extra, mentre i cambi planetarii necessitano di più stadi impilati per raggiungere rapporti comparabili. Secondo Nabtesco, I riduttori planetari hanno il vantaggio quando i rapporti di riduzione sono inferiori a 30:1 sono necessari.

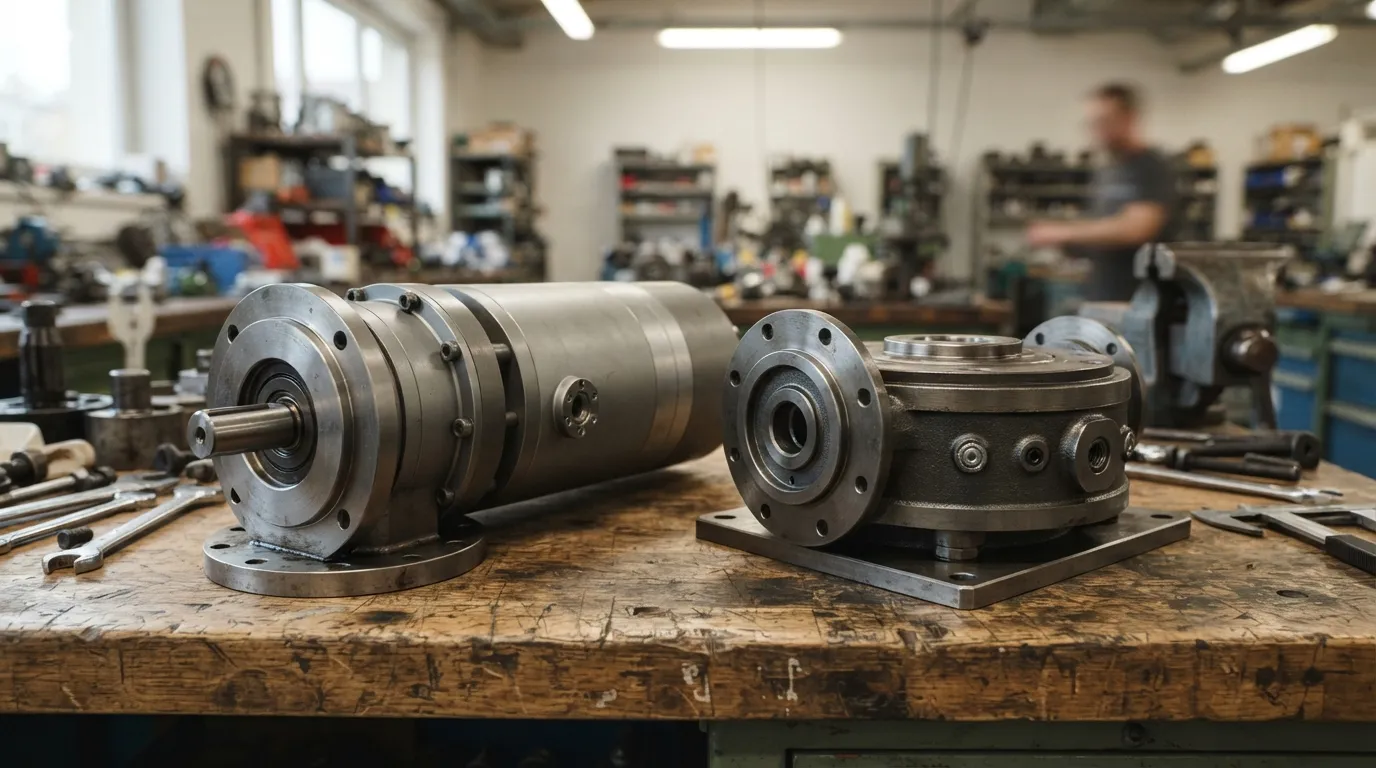

La conseguenza pratica è che per un dato rapporto elevato, Un cambio cicloidale è circa il 50% più corto e leggero rispetto a un cambio planetario multistadio di prestazioni comparabili, come riportato da Nabtesco. Se lo spazio di installazione è ristretto o il peso conta, Questa differenza può essere decisiva. Per rapporti bassi, tuttavia, Un cambio planetario ottiene lo stesso risultato in modo più semplice e compatto.

Tolleranza al carico d'urto: Perché la Cycloidal si comporta meglio sugli impatti

I riduttori cicloidali tollerano i carichi d'urto significativamente meglio rispetto ai riduttori planetari. Secondo Nabtesco, Gli ingranaggi cicloidali offrono una sicurezza in sovraccarico superiore del 500% rispetto agli ingranaggi planetari.

La ragione sta nella meccanica dei contatti. Quando un carico di urto colpisce un cambio planetario, La forza si concentra sui pochi denti che sono coinvolti in quel momento. In un cambio cicloidale, Il carico compressivo si estende su una grande percentuale della superficie del disco — fino al 70% delle superfici principali in contatto simultaneamente, come riportato da Omme. Questo significa che la forza d'impatto si distribuisce su un'area molto più ampia, Riduzione dello stress di picco.

Nabtesco osserva anche che gli ingranaggi cicloidali trasmettono la stessa coppia nominale offrendo una coppia di accelerazione maggiore (Coppia massima) e una coppia di arresto d'emergenza superiore rispetto agli ingranaggi planetari. Per applicazioni con avviamenti frequenti, Fermate, Inversioni, o caricamento da impatto — come le presse, Mixer, o tabelle di indicizzazione — questa tolleranza agli shock è spesso il fattore decisivo.

Reazione negativa: Differenze nel posizionamento di precisione

Il gioco è la quantità di movimento perso tra l'ingresso e l'uscita quando la direzione di rotazione si inverte. Influisce direttamente sulla precisione del posizionamento nelle applicazioni azionate da servo.

I cambi cicloidali offrono un puro ritorno di 0,1–0,2 arcmin, mentre i cambi planetari convenzionali hanno tipicamente 1–3 arcmin, secondo Nabtesco. Questa è una differenza di precisione di ordine di grandezza. Ad esempio, in un braccio robotico o su un asse di posizionamento CNC, Questa differenza si riflette direttamente su come esattamente si può posizionare l'effettore finale o il pezzo da lavoro.

Il vantaggio dei riduttori cicloidali va oltre i valori iniziali. Nabtesco riporta che negli ingranaggi cicloidali, Il gioco aumenta pochissimo durante la vita operativa, mentre il gioco di gioco degli ingranaggi planetari tende ad aumentare con l'usura dei denti dell'ingranaggio. La perdita da isteresi — la deformazione elastica sotto carico — è anch'essa superiore a 1 arcmin nei riduttori planetari di precisione, ma significativamente inferiore nei progetti cicloidali. Per i costruttori di macchine che necessitano di una precisione di posizionamento costante per anni di attività, I cambi cicloidali offrono un vantaggio distintivo. Per dettagli più approfonditi su come il contraccolpo planetario si confronta tra i gradi di qualità, Vedi il nostro articolo dedicato su Reazione del cambio planetario.

Efficienza: Compromessi tra velocità e rapporto

I cambi planetari sono generalmente più efficienti su una gamma più ampia di velocità e rapporti. I denti del loro ingranaggio rotolano e slittano con caratteristiche di attrito prevedibili, e ogni stadio aggiunge solo una piccola perdita di efficienza.

I riduttori cicloidali sono inefficienti a bassi rapporti di riduzione — sotto circa 30:1 — il che li rende meno adatti per applicazioni ad alta velocità che non necessitano di grandi riduzioni, secondo Source Robotics. A rapporti più elevati, tuttavia, L'efficienza cicloidale migliora e diventa competitiva, soprattutto se confrontato con un cambio planetario multistadio che accumula perdite su più stadi.

La guida pratica è semplice: Se hai bisogno di un funzionamento ad alta velocità con un rapporto modesto, Scegli un cambio planetario. Se hai bisogno di un rapporto alto in un singolo stadio e puoi accettare il compromesso di efficienza a rapporti bassi, Un cambio cicloidale può funzionare meglio — soprattutto quando lo spazio è limitato.

Confronto dei costi: Precisione vs Semplicità

I riduttori cicloidali generalmente costano più per unità rispetto ai riduttori planetari, Ma le ragioni sono specifiche e meritano di essere comprese prima di confrontare i preventivi.

Il costo più elevato dei cambi cicloidali deriva dalla produzione di precisione dell'albero a camme eccentrico, Il profilo del disco lobato, e i perni temprati — componenti che devono mantenere tolleranze strette per garantire un basso gioco di gioco e una lunga durata operativa. La forma del disco cicloidale è complessa da lavorare, e l'assemblaggio richiede un'attenta corrispondenza dei componenti.

I riduttori planetari beneficiano di metodi di produzione di massa più semplici. I loro componenti — ingranaggi, Portaerei, e alloggiamenti — sono adatti per la produzione ad alto volume con processi standard di taglio degli ingranaggi. Transcyko osserva che un cambio planetario standard più grande potrebbe essere più conveniente rispetto a un cambio cicloidale compatto ad alte prestazioni, soprattutto quando l'applicazione non richiede precisione a livello cicloidale o tolleranza agli urti.

Per applicazioni a budget limitato dove il gioco di gioco inferiore a 3 arcmin non è necessario e i carichi d'urto sono moderati, Un cambio planetario è solitamente la scelta più economica. Per un posizionamento di precisione, carichi di urto elevati, o progetti compatti ad alto rapporto, Il premio cicloidale è spesso giustificato da una maggiore durata operativa e da migliori prestazioni.

Come scegliere: Regola decisionale per tipo di carico

Scegli un cambio planetario quando hai bisogno di efficienza, Alte velocità, e rapporti inferiori a 30:1. Scegli un cambio cicloidale quando hai carichi di urto, Rapporti di bisogno superiori a 30:1 in una fase, oppure richiedono un posizionamento preciso con minimo gioco di gioco.

Il criterio decisionale più importante è la natura del carico. Se la tua applicazione comporta carichi di scossa frequenti, Alta coppia di picco, oppure fermate di emergenza — e serve un rapporto superiore a 30:1 — un cambio cicloidale è il candidato più forte grazie alla sua sicurezza in sovraccarico superiore del 500%, come riportato da Nabtesco. Se la tua applicazione gira a velocità costanti con carichi prevedibili e richiede la massima efficienza, Un cambio planetario è la soluzione migliore.

Applicazioni di posizionamento di precisione — robotica, Tabelle di indicizzazione rotative, Posizionamento delle antenne, Assi macchine utensili — dovrebbero preferire i riduttori cicloidali per il loro backlash di 0,1–0,2 arcmin e la minima crescita del backlash durante la vita utile. Per l'automazione industriale generale, Nastri trasportatori, e la gestione dei materiali, dove le tolleranze al gioco di gioco sono più rilassate, I riduttori planetari offrono un eccellente rapporto qualità-prezzo e prestazioni.

Per un processo di selezione più dettagliato, Consulta le nostre guide su Come scegliere un riduttore cicloidale e Come scegliere un cambio planetario.

Esempi di applicazione: Dove ogni cambio eccelle

Comprendere le applicazioni tipiche aiuta a collegare le specifiche tecniche ai requisiti reali.

I cambi cicloidali eccellono in:

• Robotica e bracci articolati, dove dimensione compatta, Riattacco basso, e un'elevata tolleranza agli urti è fondamentale.
• Tavoli rotanti di precisione e motori indicizzanti che devono mantenere la posizione accurata per lunghi periodi.
• Apparecchiature di miscelazione e agitazione, dove i carichi d'urto dovuti a sovratensioni di materiale sono comuni.
• Posizionatori e rotatori di saldatura che necessitano di una liscia, Bassa velocità, Alta coppia.
• Macchinari per imballaggio che richiedono una registrazione precisa e posizionamento ripetibile.

Per una panoramica più completa di dove si colloca questa tecnologia, Consulta la nostra guida a Applicazioni in riduttori cicloidali.

I cambi planetari eccellono in:

• Azionamenti a nastri trasportatori e sistemi di movimentazione dei materiali in cui efficienza e affidabilità contano più di un minimo gioco di gioco.
• Automazione industriale generale con requisiti di precisione moderati e carichi costanti.
• Applicazioni su gru e verricello dove un'elevata coppia in un diametro compatto è preziosa.
• Applicazioni dei servomotori nell'imballaggio, Stampa, e altre macchine che richiedono alte velocità e controllo reattivo.
• Attrezzature agricole e edilizie esposte a condizioni operative impegnative.

Per una panoramica più completa di dove si colloca la tecnologia planetaria, Consulta la nostra guida a Utilizzi del cambio planetario.
